UHZ磁翻板液位計
UHZ磁翻板液位計
作者：江蘇華尊自動化儀表有限公司 日期：2020-09-18 15:55:27

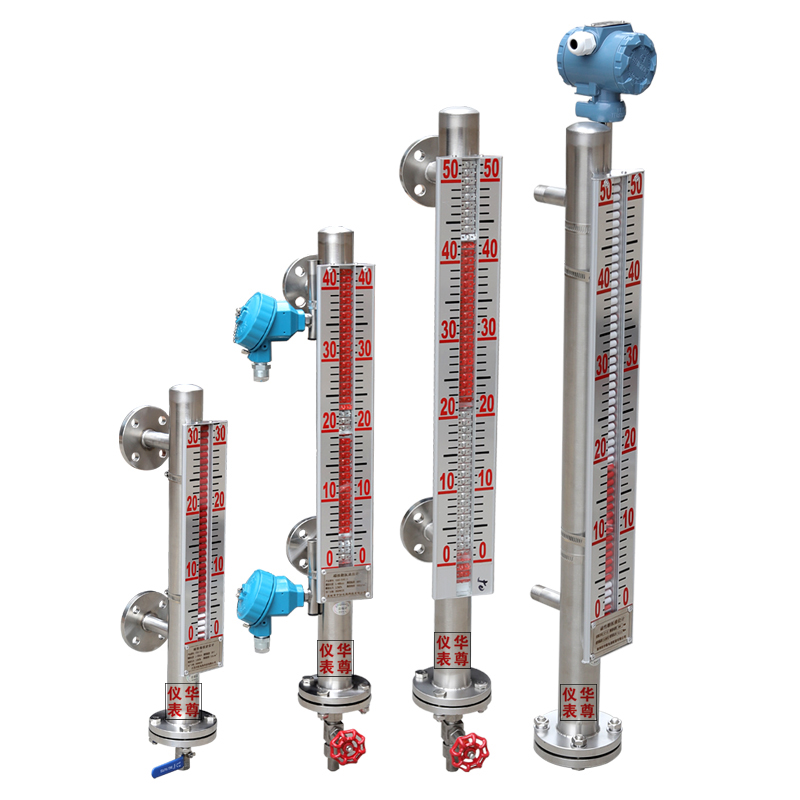

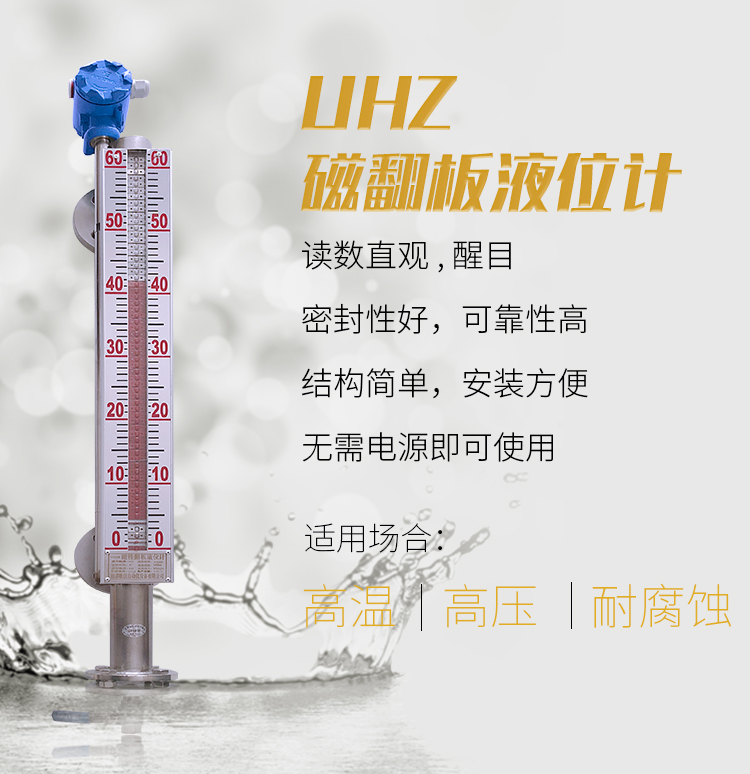

概述
UHZ磁翻板液位計是具有可靠的安全性的檢測儀表，由于具有磁性藕合的隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠和可靠安全。
液位計具有就地顯示的直讀式特性，不需多組液位計組合，可以單體進行全量和程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
適用于工業生產過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。
組成

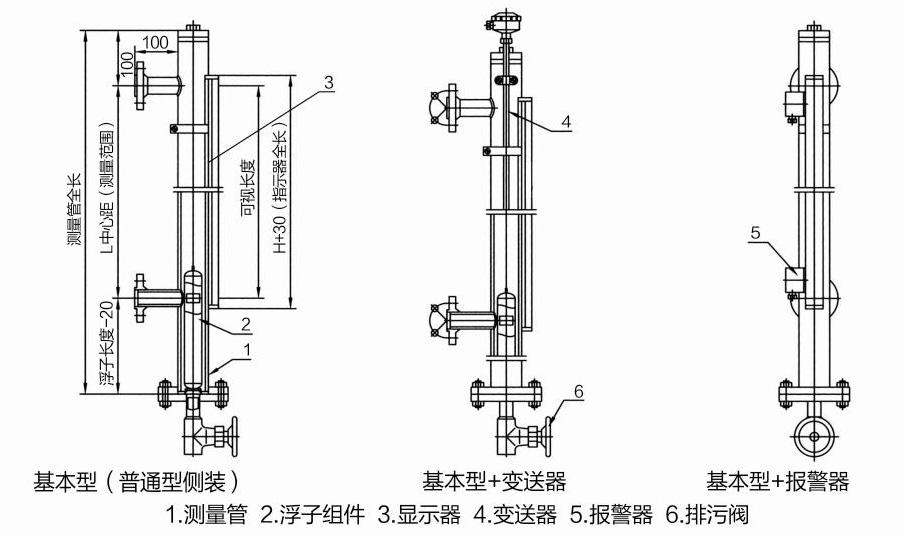

由連通器、主導管、磁性浮子、現場指示牌，及捆綁式液位變送器或液位開關組成。
根據磁耦合原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。在此基礎上，不斷擴大其使用范圍，延伸出多種類型的產品，在檢測液位的同時我們賦予它們更多的實用功能。
該類型的儀表都有一個容納浮球的腔體（稱為主體管或外殼），腔體通過法蘭或其他接口與容器組成一個連通器。這樣，儀表的腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會(huì )隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個面圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會(huì )改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
帶有液位變送器（電信號遠傳）的儀表，液位變送部分（電氣部分）的工作原理是利用磁性浮子作用在磁簧開關導致連入回路的電阻數目的變化，進而使得傳感器部分可以發生與液位變化相對應的電阻信號。通過信號轉化器，就可以把電阻信號轉化成4～20mA的電流信號。本液位計的電子元件幾乎沒有電容器、電感等儲能元器件?？梢允褂肦S485總線通訊，也可以疊加HART通訊協議。
為了擴大它的使用范圍，還可以根據相關標準及要求增加液位變送裝置，以輸出多種電信號（如：電阻信號、電壓信號、或者電流信號）。其中，4～20mA電流信號是比較常用的一種。比如：在監測液位的同時磁控開關信號可用于對液位進行控制或報警；在翻柱液位計的基礎上增加了4~20mA變送傳感器，在現場監測液位的同時，將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
1、適用范圍廣、安裝方式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、高溫、腐蝕條件下的液位測量，可靠性高、使用壽命長。
3、耐振動性能好，能適應液位波動大的情況下工作，結構簡單，安裝方便，維護費用低。
4、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。
技術參數
| 測量范圍 | 150～8000mm，對中心距超過8000mm的或運輸條件不允超長的液位計可采用分段制造 |
| 工作壓力 | 0.6；1.0；2.5；4.0；6.4；10Mpa |
| 工作溫度 | F ：120℃；G：200℃；H：450℃ |
| *度 | ±10mm |
| 介質密度 | 0.5～2.0g/cm3 |
| 介質密度差 | ≥150kg/m3(測量界位) |
| 環境振動 | 頻率≤25Hz 振幅≤0.5mm |
| 跟隨速度 | ≤0.08m/s |
| 介質粘度 | ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計 |
| 過程連接 | 旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10 |
| 開關選項 | 可選擇普通型、防爆型 |
