乙醇液位計
乙醇液位計
作者：江蘇華尊自動化儀表有限公司 日期：2021-02-24 09:40:42
概述：
乙醇液位計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。酒精液位計旁路管外側亦可加裝磁性開關,做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性?xún)x表。酒精液位計由于具有磁性耦合隔離密閉結構。尤其適用于易燃，易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
結構原理：
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
乙醇液位計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。酒精液位計旁路管外側亦可加裝磁性開關,做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性?xún)x表。酒精液位計由于具有磁性耦合隔離密閉結構。尤其適用于易燃，易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
結構原理：
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
特點：
1、 適用范圍廣、安裝形式多樣，適合任何介質的液位、界位的測量。
2、 集現場指示、遠傳變送、報警開關、控制開關于一體、功能齊全。
3、 被測介質與指示構結完全隔離，密封性能好，防泄漏、適應高壓、高溫、腐蝕條件下的液位測量，可靠性高。
4、 雙色指示、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
5、 耐振動性能好，能適應液位波動大的情況下工作。
6、 結構簡單，安裝方便，維護費用低。
1、 適用范圍廣、安裝形式多樣，適合任何介質的液位、界位的測量。
2、 集現場指示、遠傳變送、報警開關、控制開關于一體、功能齊全。
3、 被測介質與指示構結完全隔離，密封性能好，防泄漏、適應高壓、高溫、腐蝕條件下的液位測量，可靠性高。
4、 雙色指示、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
5、 耐振動性能好，能適應液位波動大的情況下工作。
6、 結構簡單，安裝方便，維護費用低。

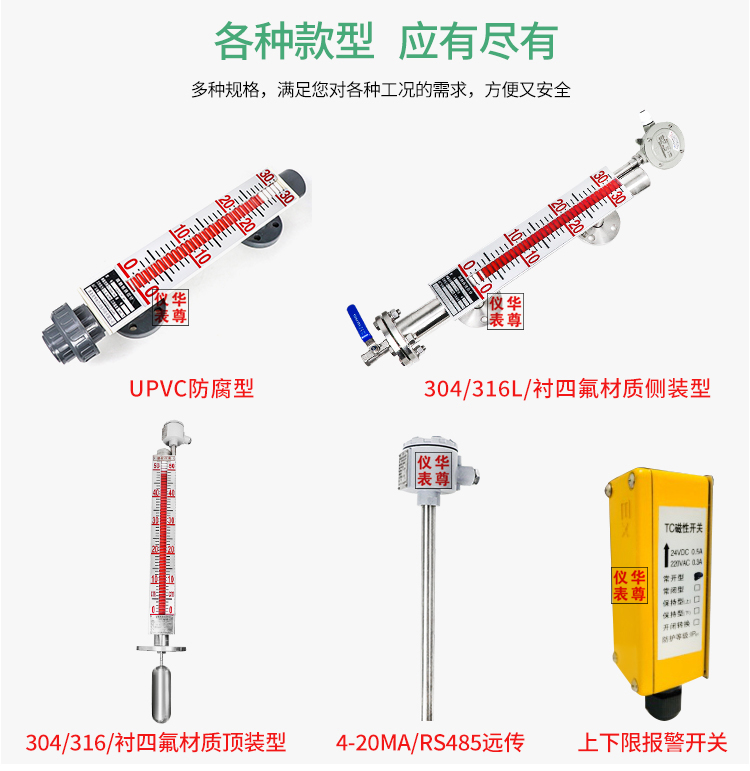

選型：
| HZ-UHZ | 液位計 | |||||
| 代碼 | 安裝方式 | |||||
| 2 | 側裝式 | |||||
| 3 | 頂裝式 | |||||
| 代碼 | 主體材質 | |||||
| 1 | ABS | |||||
| 2 | 304 | |||||
| 3 | 316L | |||||
| 4 | 304+PTFE | |||||
| 代碼 | 公稱壓力 | |||||
| 1 | 0.6Mpa(僅適用于主體材質為ABS時) | |||||
| 2 | 1.6Mpa | |||||
| 3 | 2.5Mpa | |||||
| 4 | 4.0Mpa | |||||
| 5 | 大于4.0MPa | |||||
| 代碼 | 輸出信號 | |||||
| 1 | 基本型 | |||||
| 2 | 帶上、下限開關輸出 | |||||
| 3 | 帶電遠傳（0~10mA輸出，220V，AC） | |||||
| 4 | 帶電遠傳（4~20mA輸出，24V，AC） | |||||
| 5 | 帶防爆型遠傳（4~20mA輸出，24V，AC） | |||||
| 安裝間距（測量范圍） | ||||||
| L1 | 安裝深度（頂裝式）（0~4000mm任選） | |||||
| 介質密度g/cm3 | ||||||
| HZ-UHZ | □ | □ | □ | □ | □ | □ |
