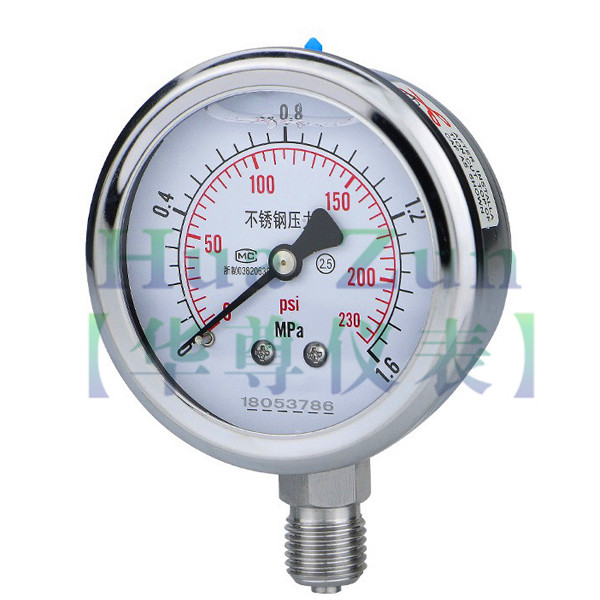

壓力表量程如何選擇
作者：江蘇華尊自動化儀表有限公司 日期：2020-07-30 12:36:34
2、使用壓力表測量脈動壓力，zui大工作壓力不應超過量程的1/2；
3、使用壓力表測量高壓時，zui大工作壓力不應超過量程的3/5。為了保證測量準確度，zui小工作壓力不應低于量程的1/3。按此原則，根據被測*大壓力算出一個數值后，從壓力表產品目錄中選取稍大于該值的測量范圍。
4、應根據鍋爐工作壓力來選擇，量程刻度的極限值應為工作壓力的1.5～3.0倍，zui好是2倍。在工業鍋爐中，實際情況是鍋爐實際運行時的工作壓力總是比銘牌上的額定壓力要低，工業蒸汽鍋爐和熱水采暖鍋爐均是如此。例如4t/h的蒸汽鍋爐，額定壓力為1MPa，制造廠如按1.5倍來配備壓力表，應配備1.6MPa量程壓力表。若用戶由于生產工藝需要，實際運行在0．5MPa壓力下即能滿足工藝要求，這時運行量程，壓力表的指針就指在量程的三分之一不到的位置，指針轉過角度很?。催x用的壓力表量程太大。 熱水鍋爐也是如此，例如采暖鍋爐額定壓力為0．7MPa，配備壓力表應為1MPa或1.6MPa，如配備1MPa的壓力表，怕在水壓試驗時使壓力表過載，于是便配備量程為1．6MPa的壓力表。實際運行時，只要0．2MPa就能滿足采暖要求，壓力表的指針指在量程八分之一的位置，很難使人相信壓力表的準確性和靈敏性。
5、 為解決上述問題，應采用兩種壓力表，即在水壓試驗時，采用鍋爐廠按額定壓力配備的壓力表.
6、在日常運行時按實際工作壓力的2倍來配備壓力表。如工作壓力為0.2MPa，即配用0.4MPa量程的壓力表。這樣指針在刻度盤中間位置，垂直向上。安全閥的起座壓力也是按工作壓力來調整，壓力表仍有足夠的裕度應付超壓指示。
